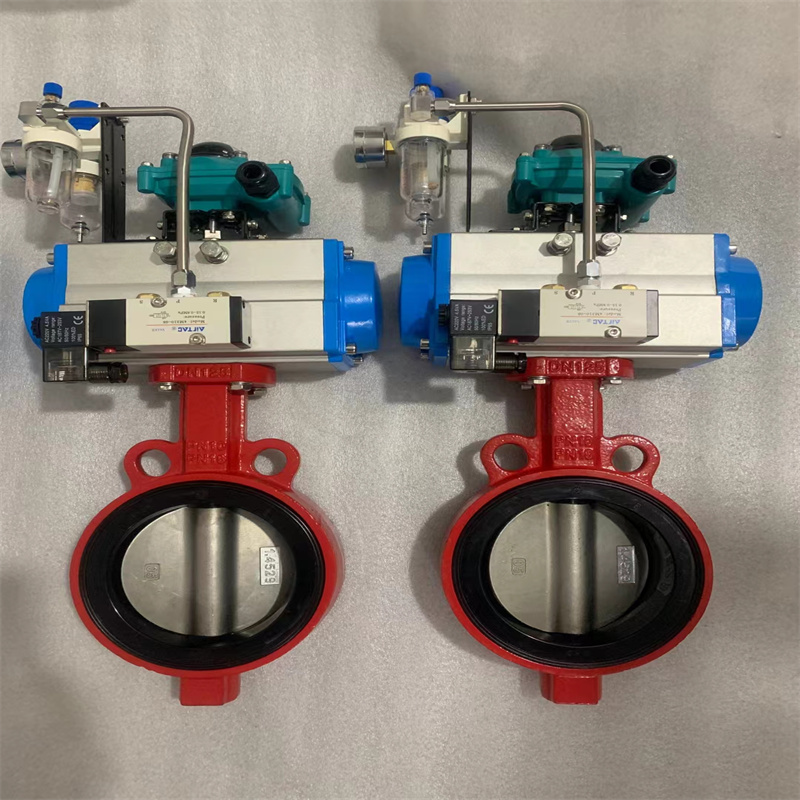

氣動對夾軟密封蝶閥（D671-16）
發布時間：2024-06-30
產品特點：氣動式蝶閥，是在引進國外先進技術的基礎上進行特殊設計，精心制造的產品。蝶閥配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。采用智能控制與定位時，與國產電氣閥門定位器配套，輸入4-20mADC信號及0.4-0.7MPa氣源即可實現智能控制，實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90℃，可以實現全開——全閉的動作。該產品按其密封性能分為金屬密封與軟密封。具有結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便，適應性強等優點?？蓮V泛應用于石油、化工、輕工、制藥、造紙、汽車等工業自動控制系統中作遠距離集中控制或就地控制。
二、閥體:
公稱通徑:15~1000mm 公稱壓力:PN1.6MPa
連接形式:法蘭式按JB78-59 JB79-59
材 料:WCB，HT200 ZG25I ZG1Cr18Ni9Ti，
ZG0Cr18Ni12Mo2Ti，CF8，CF8M襯四氟乙烯，
溫度范圍:常溫-20℃~+200℃
中溫+200℃~+450℃
填 料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料，
石棉編織填料，柔性石墨。
三、閥內組件:
閥芯型式:閥板
流量特性:直線性或等百分比持性
材 料:1 Cr18Ni9Ti 0Cr18Ni12Mo2Ti
閥座材料:聚四氟乙烯(PTFE)，橡膠，金屬閥座
閥桿材料:不銹鋼，襯四氟乙烯， 可調比:100:1
四、執行機構:
氣缸形式:單缸式或雙缸式 氣缸工作壓力:0.4~0.7MPa 氣缸開關時 間:雙作用式1~5秒氣缸空氣耗量:1~131L 電磁閥電源:220VAC，24VDC
