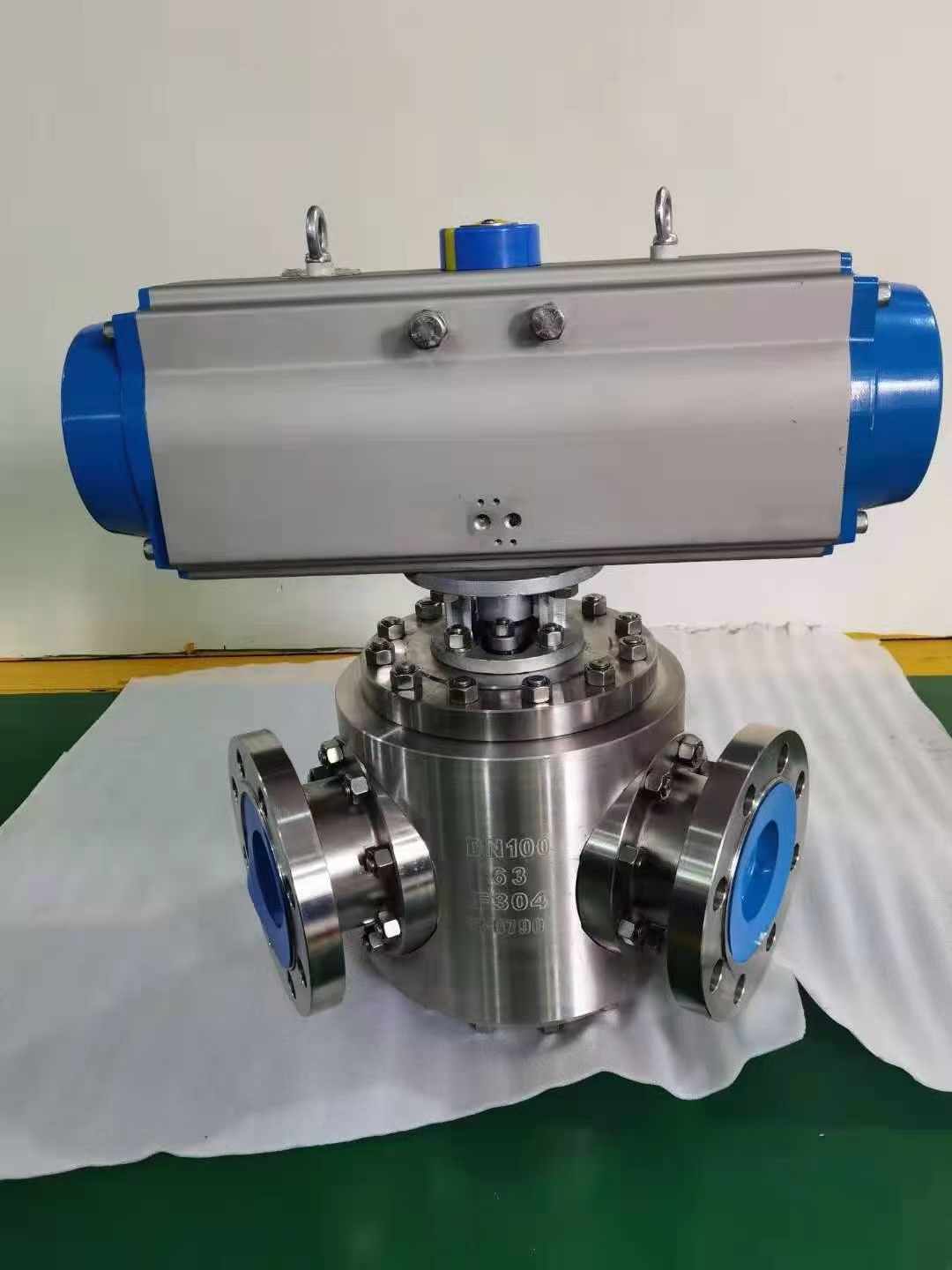

氣動三通球閥
發布時間：2024-08-14
氣動三通球閥是閥門的一種，可分為L型和T型。L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連通(如流向圖L型)。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
雙作用氣動三通球閥
氣動三通球閥打開:2口進氣、4口排氣，推動兩活塞分開向兩邊移動，輸出軸逆時針方向轉動
氣動三通球閥關閉:4口進氣、2口排氣，推動兩活塞向中心合攏，輸出軸順時針方向轉動
單作用氣動三通球閥
氣動三通球閥打開:2口進氣、4口排氣，推動兩活塞分開向兩邊移動，同時壓縮彈簧，輸出軸逆時針方向轉動
氣動三通球閥關閉:失氣或失電時，彈簧推動兩活塞合攏向中心移動，輸出軸順時針方向轉動
