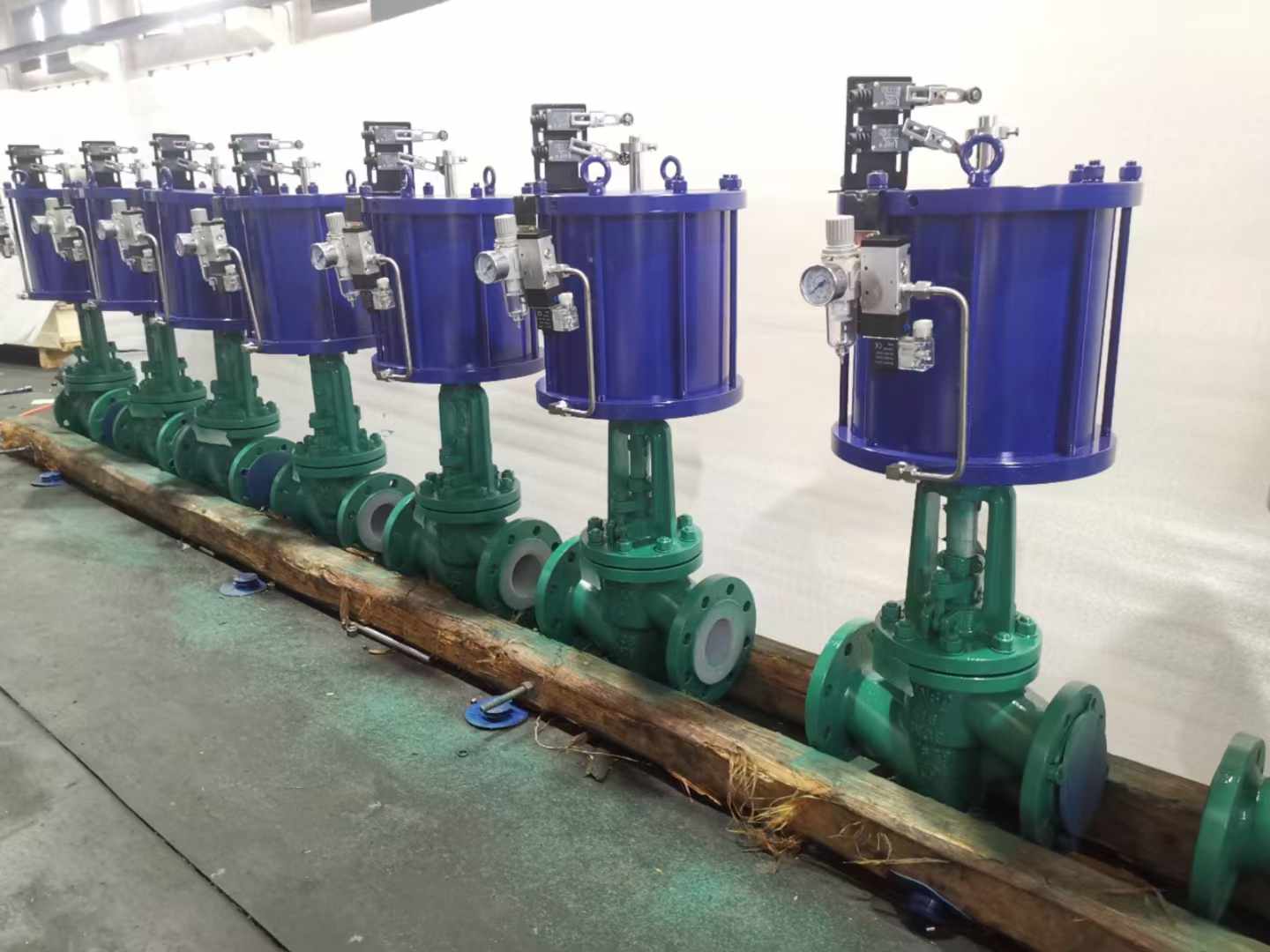

氣動襯氟截止閥 J641F46
J641F46 氣動襯氟截止閥于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。
氣動襯氟截止閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮?dú)?。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命
二、襯氟截止閥優點：
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間摩擦力小，壽命較長。
三、零部件材料:
序號
零件名稱
灰鑄鐵
鑄鋼
不銹耐酸鑄鋼
超低碳不銹耐酸鑄鋼
Z
C
P
R
PL
RL
1
閥體/閥蓋
HT250
WCB
CF8
CF8M
CF3
CF3M
2
球體/閥桿
25
2Cr13
1Cr18Ni9
1Cr18Ni12Mo2Ti
00Cr18Ni10
00Cr17Ni14Mo2
3
襯里/閥座
PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
4
填料壓蓋
WCB
CF8
CF8M
CF3
CF3M
5
填料
PTFE（F4）
PTFE（F4）
PTFE（F4）
6
活節螺栓
35
1Cr17Ni2
1Cr17Ni2
7
閥桿螺母
ZCuAl10Fe3
ZCuAl10Fe3
ZCuAl10Fe3
8
緊固螺栓
35
1Cr17Ni2
1Cr18Ni9Ti
9
螺母
45
0Cr18Ni9
0Cr18Ni9
10
手柄
WCB
WCB
WCB
