氣動鑄鋼襯氟球閥Q641F46
發布時間：2024-07-04
■ 產品概述

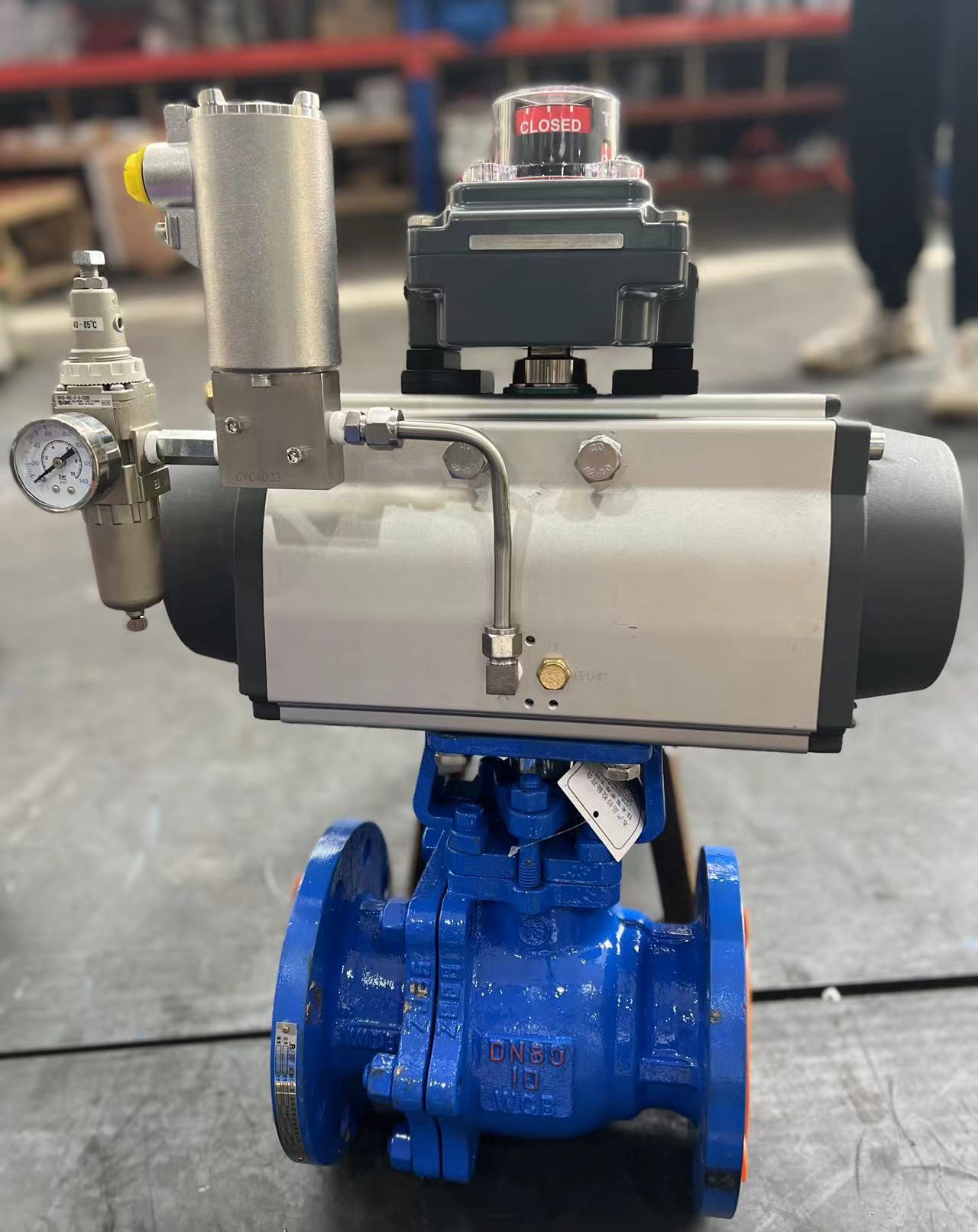

Q641F46氣動襯氟球閥是采用氣動執行器與襯氟球閥組成，閥門采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。氣動襯氟球閥可作開關或調節之用，耐腐蝕氣動球閥適用于各種工業管道中液體和氣體的輸送(包括蒸氣)，在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。全通徑氣動襯氟球閥提供大的流量，并可用于掃線清洗或隔離輸送的管道。
耐腐蝕氣動球閥廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
■ 主要技術參數
● 閥體及內件
|
閥體形式
|
兩段式鑄造閥體(內襯四氟)
|
|
公稱通徑
|
DN15～DN400
|
|
公稱壓力
|
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
|
|
法蘭標準
|
GB、JB、HG、JIS、ANSI、DIN
|
|
連接形式
|
法蘭式
|
|
壓蓋型式
|
螺栓壓緊式
|
|
適用溫度
|
-40～+180℃
|
|
球體形式
|
"O"型全襯氟球體
|
|
流量特性
|
近似快開特性
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
● 執行機構
|
執行器型號
|
GT、SR、ST、AT、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-20～+90℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
■ 主要零件材料
|
閥體
|
鑄鐵、鑄鋼、不銹鋼
|
|
閥芯
|
不銹鋼+聚四氟依稀(F46)
|
|
閥座
|
聚四氟依稀(F46)
|
|
閥桿
|
2Cr13
|
|
填料
|
柔性石墨、聚四氟依稀
|
|
支架
|
鑄鐵、鑄鋼、不銹鋼
|
|
聯軸器
|
25、35、45
|
■ 主要性能指標
|
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
允許壓差(MPa)
|
≤ 公稱壓力
|
|
動作范圍
|
0～90°
|
|
泄露量Q
|
軟密封VI級
|
|
基本誤差
|
帶定位器：小于全行程的±2%
|
|
回差
|
帶定位器：小于全行程的2%
|
■ 主要性能規范
|
試驗壓力(MPa)
|
公稱壓力(MPa)
|
壓力級
|
JIS(K)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
強度試驗
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
3.0
|
7.5
|
16.5
|
2.4
|
3.8
|
|
密封試驗
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
2.2
|
5.5
|
12.1
|
1.5
|
2.8
|
|
氣密試驗
|
0.4～0.7MPa
|
■ 主要外形及連接尺寸
|
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
630
|
750
|
|
H
|
44.5
|
49
|
55
|
65
|
65
|
75
|
90
|
95
|
115
|
127
|
140
|
172.5
|
310
|
350
|
|
H1
|
根據所配氣動執行機構而定
|
|
A
|
|
D
|
95
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
|
D2
|
46
|
56
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
266
|
319
|
370
|
|
n-φd
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
12-22
|
12-26
|
12-26
|
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
