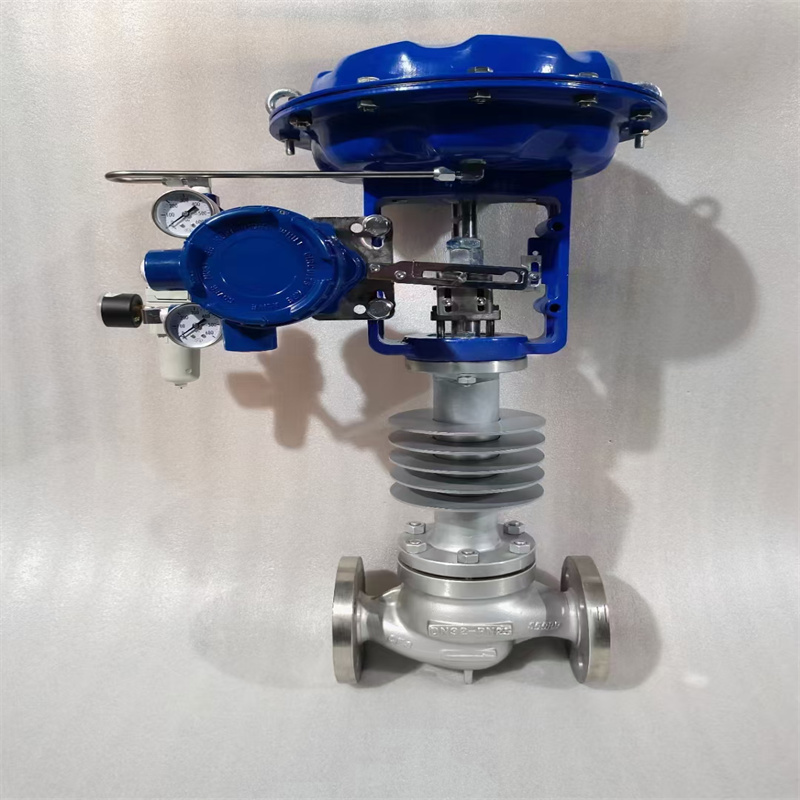

高溫帶散熱片氣動調節閥

高溫帶散熱片氣動調節閥一種能夠在高壓、高溫工況下的使用的。采用高溫散熱設計，加高的上閥蓋與散熱片結構，保障執行器與電氣閥定位器的工作使用安全，采用頂導向單閥座調節閥，具有結構簡單、密封性能好、流量大、使用可靠等特點。

氣動高溫調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成，新型執行機構高底低、重量輕、裝校簡便，新型閥體結構緊湊、流道通暢，具有大的流量系數。

氣動薄膜調節閥操作穩定，具有動作特性可靠，精確的流量特性，可調范圍大等優點。在廣泛應用中取得高質量的控制效果。
本實用新型解決其技術問題所采用的技術方案是:一種高性能高溫高壓?jiǎn)巫{(diào)節閥，包括閥體，閥體上設置有閥蓋，閥體內設置有閥座，閥座內設置有閥芯組件，所述閥芯組件包括閥芯、連接桿和閥桿，所述連接桿設于閥芯上端，閥桿設于連接桿上端，連接桿與閥芯之間、連接桿與閥桿之間均設置有彈性銷；所述閥芯組件與閥蓋之間設置有導向套組件，閥蓋與閥體之間設置有齒形墊；所述閥桿設于閥蓋內，閥桿上端從下往上依次設置有填料墊、填料壓蓋和填料壓板，填料壓板固定于閥蓋的頂端，填料墊與填料壓蓋之間設置有成型盤根填料，閥桿的頂端設有行程指示器，閥桿在行程指示器下端設置有薄螺母，所述閥體、閥蓋均采用高溫高壓的鉻鉬鋼。
